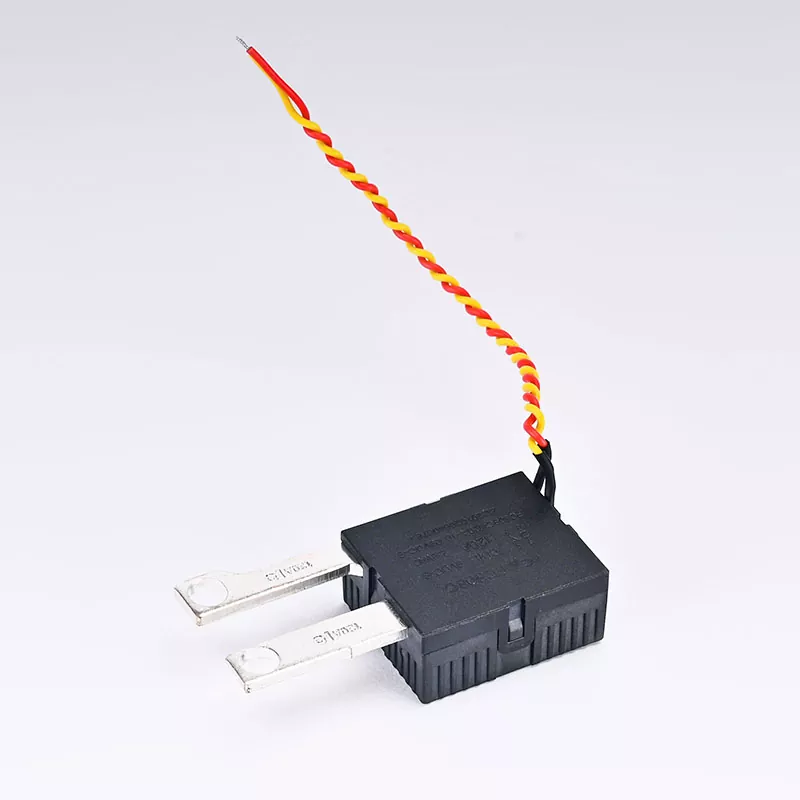

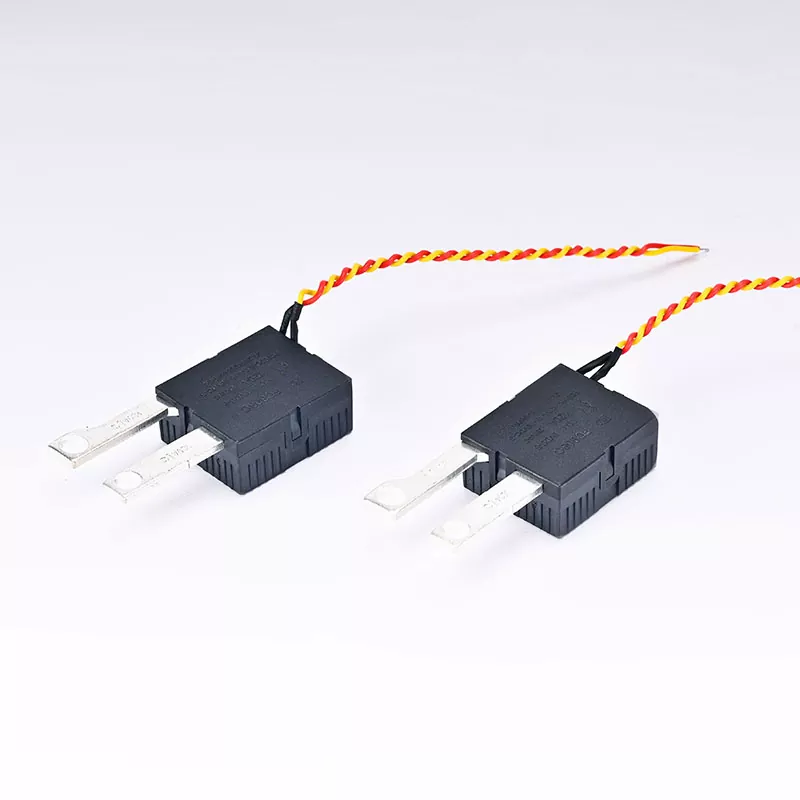

120A थ्री-फेज वॉल-माउंटेड लॅचिंग रिले

प्रकार:थ्री-फेज वॉल मीटरसाठी चुंबकीय होल्डिंग रिले

रेट केलेले वर्तमान:120A

ड्रायव्हिंग व्होल्टेज:6VDC - 48VDC

विद्युत जीवन:≥15000 वेळा

संपर्क फॉर्म:सामान्यपणे उघडे (NO) किंवा सामान्यपणे बंद (NC) म्हणून कॉन्फिगर केले जाऊ शकते

ऑपरेटिंग तापमान श्रेणी:-20°C ते 60°C

परिमाणे:कृपया विशिष्ट परिमाणांसाठी उत्पादन डेटा शीट पहा

चौकशी पाठवा

उत्पादन वर्णन वैशिष्ट्ये आणि अनुप्रयोग स्थापना सूचना खरेदी माहिती

CT-120 120A थ्री-फेज वॉल-माउंटेड लॅचिंग रिले हा एक प्रमुख घटक आहे जो विशेषतः तीन-फेज वीज मीटरसाठी डिझाइन केलेला आहे. हे विशेषतः पॉवर सिस्टमसाठी योग्य आहे ज्यांना उच्च परिशुद्धता आणि कार्यक्षमता आवश्यक आहे. त्याचे चुंबकीय लॅचिंग डिझाइन रिलेला सतत वीज पुरवठ्याची गरज न पडता बंद अवस्थेत स्थिर ठेवण्यास अनुमती देते, ज्यामुळे केवळ पॉवर सिस्टमची एकूण कार्यक्षमता सुधारतेच असे नाही तर उत्पादनाचे सेवा आयुष्य देखील वाढते. CT-120A चुंबकीय लॅचिंग रिले प्रगत चुंबकीय लॅचिंग तंत्रज्ञानाचा अवलंब करते, जे होल्डिंग स्थितीत जवळजवळ कोणतीही उर्जा वापरत नाही, कार्यक्षम आणि ऊर्जा-बचत ऑपरेशन सुनिश्चित करते. उच्च विद्युतीय जीवनासह, CT-120 केवळ उपकरणे देखभाल आणि बदलण्याची वारंवारता लक्षणीयरीत्या कमी करत नाही तर संपूर्ण प्रणालीची विश्वासार्हता आणि स्थिरता देखील सुधारते. औद्योगिक ऑटोमेशन, अक्षय ऊर्जा किंवा स्मार्ट बिल्डिंग व्यवस्थापन असो, कार्यक्षम आणि अचूक पॉवर मॉनिटरिंग सुनिश्चित करण्यासाठी CT-120 हा एक आदर्श पर्याय आहे.

(कॉइल स्पेसिफिकेशन) 20℃

व्होल्टेज (VDC)	कॉइल रेझिस्टन्स (Q)±10%		कॉइल पॉवर (डब्ल्यू		कार्यरत व्होल्टेज(VDC)	रिलीझ करत आहे व्होल्टेज (VDC)	व्होल्टेजला परवानगी देणे (VDC)
व्होल्टेज (VDC)	अविवाहित	दुहेरी	अविवाहित	दुहेरी	कार्यरत व्होल्टेज(VDC)	रिलीझ करत आहे व्होल्टेज (VDC)	व्होल्टेजला परवानगी देणे (VDC)
९	८१.०	40.5/40.5	१.००	2.00	≤६.३	≤६.३	४८
12	144.0	७२/७२			≤8.4	≤8.4	६०
२४	५७६.०	२८८/२८८			≤16.8	≤16.8	120

(संपर्क तपशील)

(संपर्क फॉर्म)		1B
(संपर्क साहित्य)		(सिल्व्हर अलॉय)
(संपर्क व्होल्टेज ड्रॉप 10A)		कमाल.10mV
(संपर्क रेटिंग)		120A 250VAC
(अधिकतम.स्विचिंग व्होल्टेज)		250VAC
(MAX.SWITCHING Current)		120A
(MAX.SWITCHING POWER)		30000VA
(सेवा जीवन)	(यांत्रिक)	5×10⁵OPS
	(इलेक्ट्रिकल)	1×10⁴OPS

(वैशिष्ट्ये)

(ऑपरेट वेळ)	३०ms कमाल
(रिलीज वेळ)	३०ms कमाल
विद्युत शक्ती(50/60HZ, 1मि)
संपर्क आणि कॉइल	6000VAC
संपर्क आणि संपर्क	1500VAC
(फील्ड आणि फील्ड)
(इन्सुलेशन रेझिस्टन्स, 500VDC)	1000MQ मि.
(वजन)	50 ग्रॅम

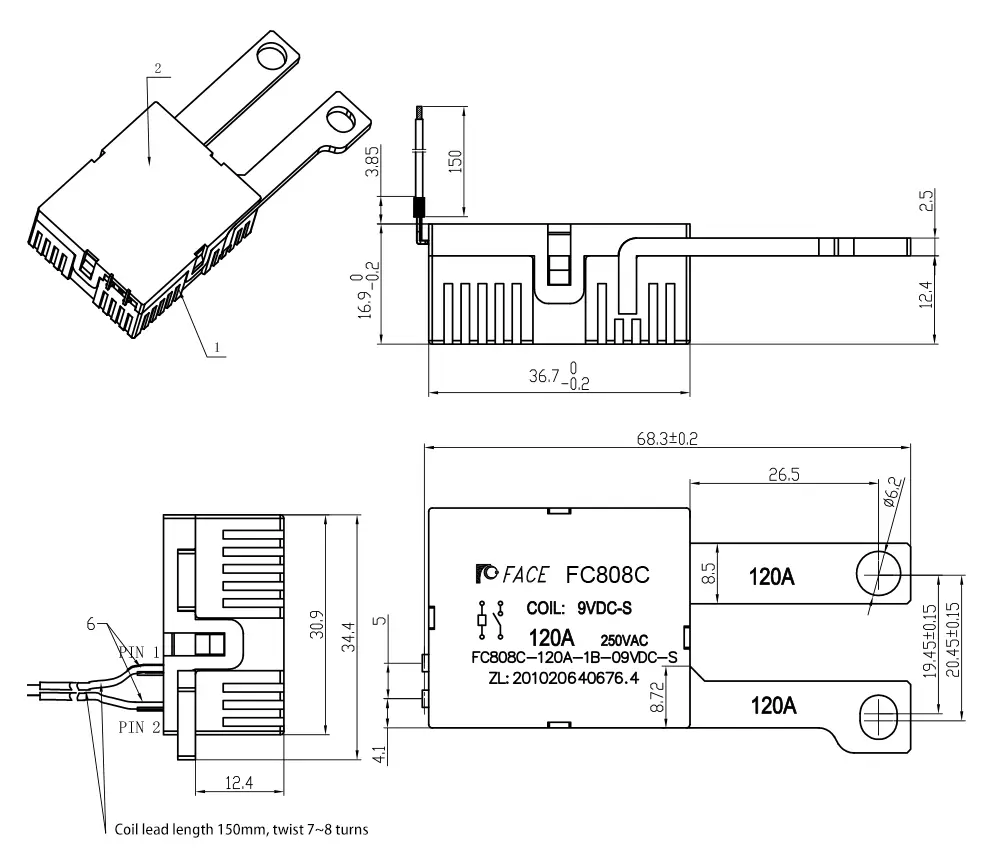

(एकंदर परिमाण)	(चित्रात)

वैशिष्ट्ये

इनपुट व्होल्टेजची विस्तृत श्रेणी: CT-120 6VDC ते 48VDC पर्यंत विविध प्रकारच्या इनपुट व्होल्टेजला समर्थन देते, जे वेगवेगळ्या पॉवर सिस्टम आवश्यकतांशी जुळवून घेऊ शकतात.

उच्च रेट केलेले प्रवाह: हा रिले 120A पर्यंत प्रवाह वाहून नेऊ शकतो आणि उच्च-शक्ती पॉवर मॉनिटरिंग सिस्टमसाठी योग्य आहे.

अल्ट्रा-लाँग इलेक्ट्रिकल लाइफ: इलेक्ट्रिकल लाइफ 15,000 वेळा पोहोचू शकते, ज्यामुळे उपकरणे देखभाल आणि बदलण्याची वारंवारता कमी होते.

उत्कृष्ट ऊर्जा कार्यक्षमता: चुंबकीय होल्डिंग तंत्रज्ञानाद्वारे, होल्डिंग स्थितीत जवळजवळ कोणतीही उर्जा वापरली जात नाही, ज्यामुळे ऑपरेटिंग खर्च प्रभावीपणे कमी होतो.

क्विक रिस्पॉन्स मेकॅनिझम: मॉनिटरिंग सिस्टमची अचूकता सुनिश्चित करण्यासाठी वर्तमान चढउतारांना वेळेवर प्रतिसाद देण्यास सक्षम.

अर्ज क्षेत्रे

CT-120 चुंबकीय लॅचिंग रिले विविध पॉवर मॉनिटरिंग आणि नियंत्रण परिस्थितींसाठी योग्य आहे, ज्यात यासह परंतु इतकेच मर्यादित नाही:

थ्री-फेज पॉवर मॉनिटरिंग: रिअल टाइममध्ये थ्री-फेज वर्तमान आणि व्होल्टेज स्थितीचे परीक्षण करण्यासाठी वीज मीटर आणि वॉल मीटरच्या संयोगाने वापरले जाते.

औद्योगिक ऑटोमेशन: विविध औद्योगिक उपकरणांमध्ये वर्तमान नियंत्रणाची अचूकता आणि विश्वासार्हता सुनिश्चित करा.

नूतनीकरणक्षम ऊर्जा प्रणाली: सौर आणि पवन ऊर्जा प्रणालींमध्ये सध्याचे निरीक्षण आणि नियंत्रण.

इंटेलिजेंट बिल्डिंग मॅनेजमेंट: बिल्डिंग पॉवर मॅनेजमेंट ऑप्टिमाइझ करा आणि ऊर्जा कार्यक्षमता सुधारा.

1. सुरक्षिततेची खात्री करा: स्थापनेपूर्वी, कृपया सुरक्षिततेची खात्री करण्यासाठी वीज पुरवठा खंडित असल्याची खात्री करा.

2. फिक्सिंग स्थान: भिंतीचे योग्य स्थान निवडा आणि कोरड्या आणि हवेशीर ठिकाणी रिले निश्चित करा.

3. वायरिंग पायऱ्या: उत्पादनाद्वारे प्रदान केलेल्या वायरिंग सूचनांनुसार संबंधित केबल्स कनेक्ट करा.

4. फंक्शनल टेस्ट: इन्स्टॉलेशन पूर्ण झाल्यानंतर, पॉवर चालू करा आणि रिले योग्यरित्या काम करत असल्याची खात्री करण्यासाठी विविध फंक्शनल चाचण्या करा.

वापरासाठी सूचना

1. चुंबकीय लॅचिंग रिलेची फॅक्टरी स्थिती ही संपर्क बंद स्थिती (रीसेट स्थिती) असते, परंतु वाहतूक किंवा रिलेच्या स्थापनेदरम्यान प्रभाव यासारख्या घटकांमुळे स्थिती बदलू शकते. म्हणून, वापरण्यापूर्वी ते रीसेट करण्यासाठी उपाय करणे आवश्यक आहे.

2. चुंबकीय लॅचिंग रिलेचे विश्वसनीय ऑपरेशन सुनिश्चित करण्यासाठी, कॉइलवर लागू केलेले उत्तेजना व्होल्टेज रेट केलेल्या मूल्यापर्यंत पोहोचले पाहिजे आणि नाडीची रुंदी क्रिया वेळेपेक्षा 3 पट जास्त पोहोचली पाहिजे.

3. त्याची लोड क्षमता ओलांडू नये म्हणून रेट केलेल्या वर्तमान आणि व्होल्टेज श्रेणीमध्ये त्याचा वापर केल्याचे सुनिश्चित करा. चांगले कनेक्शन आणि स्थिर कार्य परिस्थिती सुनिश्चित करण्यासाठी नियमितपणे संपर्क बिंदू आणि वायरिंग तपासा.

4. वापरादरम्यान, उच्च उंचीवरून उत्पादन टाकू नका, फेकून देऊ नका किंवा टाकू नका. याचा परिणाम उत्पादनाच्या कामगिरीवर होईल. कोणतीही असामान्यता आढळल्यास, कृपया उपकरणाची सुरक्षितता सुनिश्चित करण्यासाठी तपासणीसाठी ताबडतोब वीज खंडित करा.
