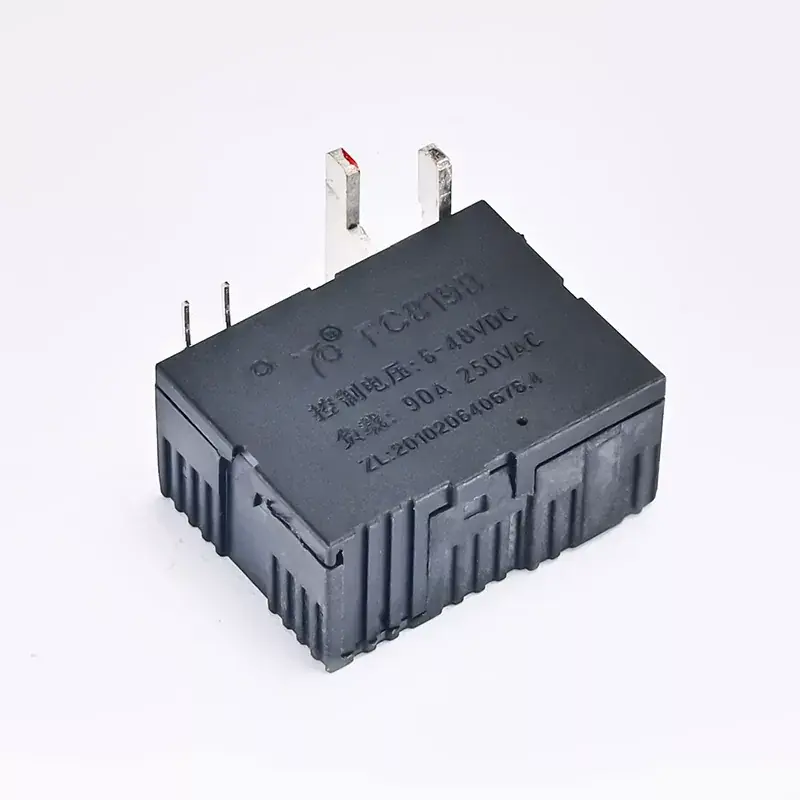

रिले जे लॅच करतात ते स्विच स्थिती ठेवण्यासाठी एक प्रभावी आणि कमी-पॉवर पद्धत आहे.लॅचिंग रिलेराज्ये बदलण्यासाठी आणि स्थिर उर्जेशिवाय त्यांच्या अंतिम स्थितीत राहण्यासाठी एक संक्षिप्त नाडी वापरा, पारंपारिक रिलेच्या उलट ज्यांना त्यांची स्थिती राखण्यासाठी स्थिर व्होल्टेज स्त्रोताची आवश्यकता असते. लॅचिंग रिलेचे प्रभावी नियंत्रण या लेखात तपासले आहे.
ट्रिगर झाल्यानंतर, लॅचिंग रिले—ज्याला बिस्टेबल रिले असेही संबोधले जाते—विद्युत बंद झाल्यावरही त्याची स्थिती कायम राखते. सेट आणि रीसेट या दोन स्थिर अवस्था आहेत. नियंत्रण डाळींमुळे रिले या राज्यांमध्ये स्विच होतात.
नियंत्रण अलॅचिंग रिलेत्याच्या प्रकारावर अवलंबून असते - सिंगल-कॉइल किंवा ड्युअल-कॉइल.
1. सिंगल-कॉइल लॅचिंग रिले नियंत्रित करणे
एकल-कॉइल लॅचिंग रिले पर्यायी ध्रुवीय डाळीसह कार्य करते:
- रिले सेट करणे (ऑन स्टेट): पॉझिटिव्ह व्होल्टेज पल्स लागू केल्याने कॉइलला ऊर्जा मिळते आणि अंतर्गत संपर्क सेट स्थितीत हलवले जातात.
- रिले रीसेट करणे (ऑफ स्टेट): नकारात्मक व्होल्टेज पल्स (किंवा रिव्हर्स पोलॅरिटी पल्स) लागू केल्याने संपर्क पुन्हा रीसेट स्थितीत हलवले जातात.
सिंगल-कॉइल लॅचिंग रिले नियंत्रित करण्यासाठी, आपण हे वापरू शकता:
- एच-ब्रिज सर्किट: कॉइलवर लागू केलेल्या व्होल्टेजची ध्रुवीयता बदलण्यासाठी.
- दुहेरी आउटपुटसह मायक्रोकंट्रोलर (MCU): एक आउटपुट सकारात्मक नाडी प्रदान करतो आणि दुसरा नकारात्मक नाडी प्रदान करतो.
2. ड्युअल-कॉइल लॅचिंग रिले नियंत्रित करणे
ड्युअल-कॉइल लॅचिंग रिलेमध्ये दोन स्वतंत्र कॉइल असतात-एक सेटिंगसाठी आणि एक रीसेट करण्यासाठी:
- रिले सेट करणे (ऑन स्टेट): "सेट" कॉइलची एक छोटी नाडी अंतर्गत संपर्कांना चालू स्थितीत हलवते.
- रिले रीसेट करणे (ऑफ स्टेट): "रीसेट" कॉइलची एक छोटी नाडी संपर्कांना परत बंद स्थितीत हलवते.
ड्युअल-कॉइल लॅचिंग रिले नियंत्रित करण्यासाठी, आपण हे वापरू शकता:
- पुश-बटण स्विचेस: सेट कॉइलसाठी एक स्विच आणि रीसेट कॉइलसाठी दुसरा.
- मायक्रोकंट्रोलर आउटपुट: जेव्हा आवश्यक असेल तेव्हा योग्य कॉइलवर नाडी पाठवण्यासाठी प्रोग्राम केलेले.
- ट्रान्झिस्टर किंवा MOSFET स्विचिंग सर्किट: कमी-पावर नियंत्रण स्त्रोतांकडून उच्च व्होल्टेज/करंट रिले चालवण्यासाठी.
- ऊर्जा कार्यक्षमता: योग्य नियंत्रण किमान वीज वापर सुनिश्चित करते.
- विश्वासार्हता: योग्य स्विचिंग तंत्र वापरल्याने रिले खराब होण्यापासून बचाव होतो.
- एकत्रीकरण: ऑटोमेशन सिस्टम आणि मायक्रोकंट्रोलर्ससह सहजतेने समाकलित होते.
अनेक उद्योग लॅचिंग रिले वापरतात, यासह:
स्मार्ट लाइटिंग आणि ऊर्जा-बचत ॲप्स ही होम ऑटोमेशनची उदाहरणे आहेत.
औद्योगिक नियंत्रण: स्वयंचलित प्रणाली आणि यंत्रसामग्रीसाठी प्रभावी स्विचिंग आवश्यक आहे.
दूरसंचार: वीज-बचत उपाय आणि सिग्नल मार्ग.
ऑटोमोटिव्ह इलेक्ट्रॉनिक्समध्ये पॉवर विंडो कंट्रोल्स सारख्या बॅटरी-ऑपरेटेड उपकरणांचा समावेश होतो.
l प्रकार जाणूनॲचिंग रिलेआणि ते नियंत्रित करण्यासाठी योग्य स्विचिंग यंत्रणा वापरणे आवश्यक आहे. एच-ब्रिज, मायक्रोकंट्रोलर किंवा मॅन्युअल स्विचचा वापर करत असले तरीही, योग्य नियंत्रण सुनिश्चित केल्याने विविध ऍप्लिकेशन्समध्ये विश्वासार्ह आणि प्रभावी ऑपरेशन सक्षम होते.
