लॅचिंग रिले, जे कमी उर्जेच्या वापरासह स्विच स्थिती राखण्याचे एक प्रभावी माध्यम प्रदान करतात, ते इलेक्ट्रिकल आणि इलेक्ट्रॉनिक प्रणालींचे एक आवश्यक भाग आहेत. लॅचिंग रिले राज्यांवर स्विच करण्यासाठी आणि स्थिर उर्जेशिवाय त्यांच्या अंतिम स्थितीत राहण्यासाठी एक संक्षिप्त नाडी वापरतात, पारंपारिक रिलेच्या उलट ज्यांना त्यांची स्थिती राखण्यासाठी स्थिर व्होल्टेज स्त्रोताची आवश्यकता असते. हा लेख लॅचिंग रिलेचे उपयोग आणि फायदे तसेच ते कसे सेट आणि रीसेट करतात याचे परीक्षण करतो.
ट्रिगर झाल्यानंतर, लॅचिंग रिले—ज्याला बिस्टेबल रिले असेही संबोधले जाते—विद्युत बंद झाल्यावरही त्याची स्थिती कायम राखते. सेट आणि रीसेट या दोन स्थिर अवस्था आहेत. नियंत्रण डाळींमुळे रिले या राज्यांमध्ये स्विच होतात.
लॅचिंग रिले दोन मुख्य यंत्रणेपैकी एकाद्वारे कार्य करतात:
1. सिंगल-कॉइल लॅचिंग रिले
सिंगल-कॉइल लॅचिंग रिले एकाच कॉइलसह कार्य करते ज्याला तिची स्थिती बदलण्यासाठी पर्यायी ध्रुवीयता डाळी प्राप्त होतात.
- रिले सेट करणे (ऑन स्टेट): पॉझिटिव्ह व्होल्टेज पल्स कॉइलला ऊर्जा देते, अंतर्गत संपर्कांना सेट स्थितीत हलवते.
- रिले रीसेट करणे (ऑफ स्टेट): नकारात्मक व्होल्टेज पल्स (किंवा रिव्हर्स पोलॅरिटी पल्स) संपर्कांना पुन्हा रीसेट स्थितीत हलवते.
एकदा रिले स्विच केल्यानंतर, जोपर्यंत दुसरी नाडी बदलत नाही तोपर्यंत ते त्याच स्थितीत राहते.
2. ड्युअल-कॉइल लॅचिंग रिले
ड्युअल-कॉइल लॅचिंग रिलेमध्ये दोन स्वतंत्र कॉइल असतात—एक सेटिंगसाठी आणि एक रीसेट करण्यासाठी.
- रिले सेट करणे (ऑन स्टेट): "सेट" कॉइलची एक छोटी नाडी अंतर्गत संपर्कांना चालू स्थितीत हलवते.
- रिले रीसेट करणे (ऑफ स्टेट): "रीसेट" कॉइलची एक छोटी नाडी संपर्कांना परत बंद स्थितीत हलवते.
संपर्क चुंबकीय किंवा यांत्रिकरित्या त्यांचे स्थान धारण करत असल्याने, स्थिती राखण्यासाठी सतत शक्ती आवश्यक नसते.
- ऊर्जा कार्यक्षमता: पासूनlatching relaysत्यांची स्थिती राखण्यासाठी त्यांना सतत शक्तीची आवश्यकता नसते, ते पारंपारिक रिलेच्या तुलनेत कमी ऊर्जा वापरतात.
- कमी उष्णतेची निर्मिती: कमी उर्जा वापर म्हणजे किमान उष्णता निर्माण होणे, टिकाऊपणा वाढवणे.
- स्थिर ऑपरेशन: पॉवर फेल्युअर असतानाही लॅचिंग रिले त्यांच्या शेवटच्या स्थितीत राहतात.
- बॅटरी-ऑपरेटेड सिस्टीमसाठी आदर्श: सतत करंट न ठेवता स्थिती धारण करण्याची त्यांची क्षमता त्यांना बॅटरीवर चालणाऱ्या उपकरणांसाठी परिपूर्ण बनवते.
अनेक उद्योग लॅचिंग रिले वापरतात, यासह:
ऊर्जा-कार्यक्षम उपकरणे आणि स्मार्ट प्रकाश व्यवस्था ही होम ऑटोमेशनची उदाहरणे आहेत.
औद्योगिक नियंत्रण: स्वयंचलित प्रणाली आणि यंत्रसामग्रीसाठी पॉवर-कार्यक्षम स्विचिंग आवश्यक आहे.
दूरसंचार मध्ये नेटवर्क रिले आणि सिग्नल स्विचिंगसाठी अनुप्रयोग.
ऑटोमोटिव्ह इलेक्ट्रॉनिक्स: इलेक्ट्रिकल सिस्टम आणि पॉवर विंडो कंट्रोल्स.
लॅचिंग रिलेऊर्जा-संवेदनशील ऍप्लिकेशन्समध्ये लोकप्रिय पर्याय आहेत कारण ते सतत शक्तीशिवाय सर्किट स्थिती राखण्याचे एक प्रभावी माध्यम देतात. ते अत्यावश्यक आहेत कारण ते संप्रेषण नेटवर्क, घरगुती उपकरणे किंवा औद्योगिक ऑटोमेशनमध्ये, थोड्या उर्जेसह सेट आणि रीसेट केले जाऊ शकतात. ते कसे कार्य करतात हे जाणून घेणे हमी देते की ते विविध इलेक्ट्रिकल आणि इलेक्ट्रॉनिक अनुप्रयोगांमध्ये शक्य तितक्या कार्यक्षमतेने वापरले जातील.

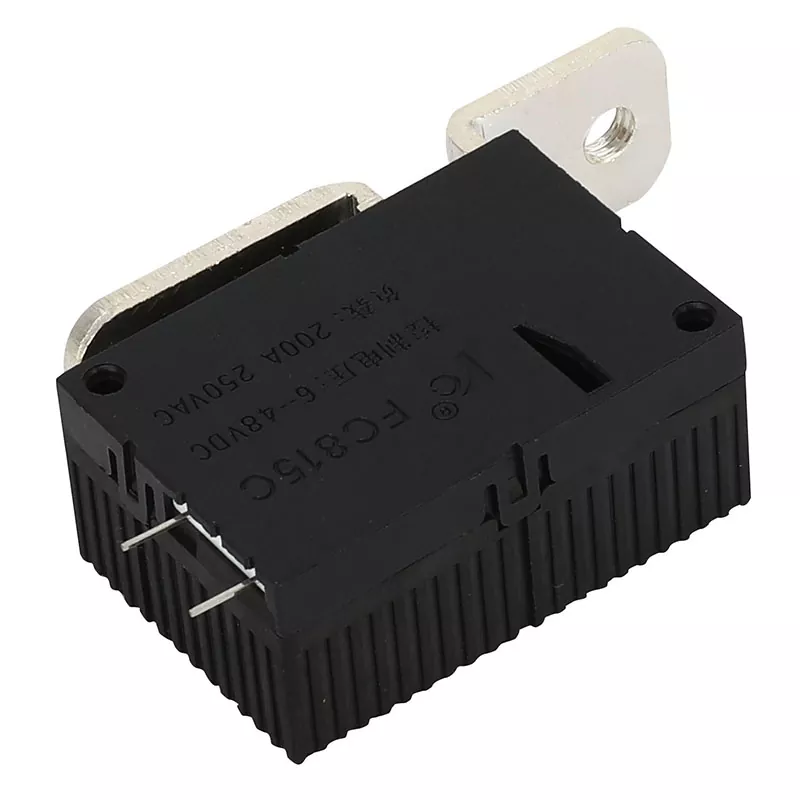

Face Electric Co., Ltd. ने नेहमीच "सतत नावीन्यपूर्ण आणि व्यावहारिक व्यवस्थापन" च्या गुणवत्ता धोरणाचे पालन केले आहे आणि मोठ्या प्रमाणात उत्पादनाद्वारे गुणवत्ता हमी आणि विकासाद्वारे टिकून राहण्याच्या व्यावसायिक तत्त्वज्ञानासह उद्योग ब्रँड उत्पादने तयार केली आहेत. सध्या, आमच्या कंपनीने स्वतंत्रपणे डिझाइन केलेले आणि विकसित केलेले लॅचिंग रिले ग्राहकांना निवडण्यासाठी 16A ते 200A पर्यंत विविध वैशिष्ट्ये प्रदान करू शकतात. कंपनीची उत्पादने EU ROHS निर्देशांच्या आवश्यकता पूर्ण करतात आणि कंपनीच्या उत्पादनांनी राष्ट्रीय शोध पेटंट आणि उपयुक्तता मॉडेल पेटंट प्रमाणपत्रे प्राप्त केली आहेत; आमच्या उत्पादनांबद्दल अधिक जाणून घेण्यासाठी www.facerelay.com वर आमच्या वेबसाइटला भेट द्या. चौकशीसाठी, तुम्ही आमच्याशी येथे संपर्क साधू शकताlydia@face-relay.com.
