पॉवर सिस्टममध्ये,वर्तमान ट्रान्सफॉर्मरआणि व्होल्टेज ट्रान्सफॉर्मर सामान्यतः सुरक्षित आणि अचूक मोजमाप आणि वर्तमान आणि व्होल्टेजचे नियंत्रण सुनिश्चित करण्यासाठी वापरले जातात. जरी ही दोन उपकरणे कार्यामध्ये आच्छादित असली तरी, त्यांच्यात डिझाइन, कार्य तत्त्वे आणि अनुप्रयोग परिस्थितींमध्ये लक्षणीय फरक आहेत.

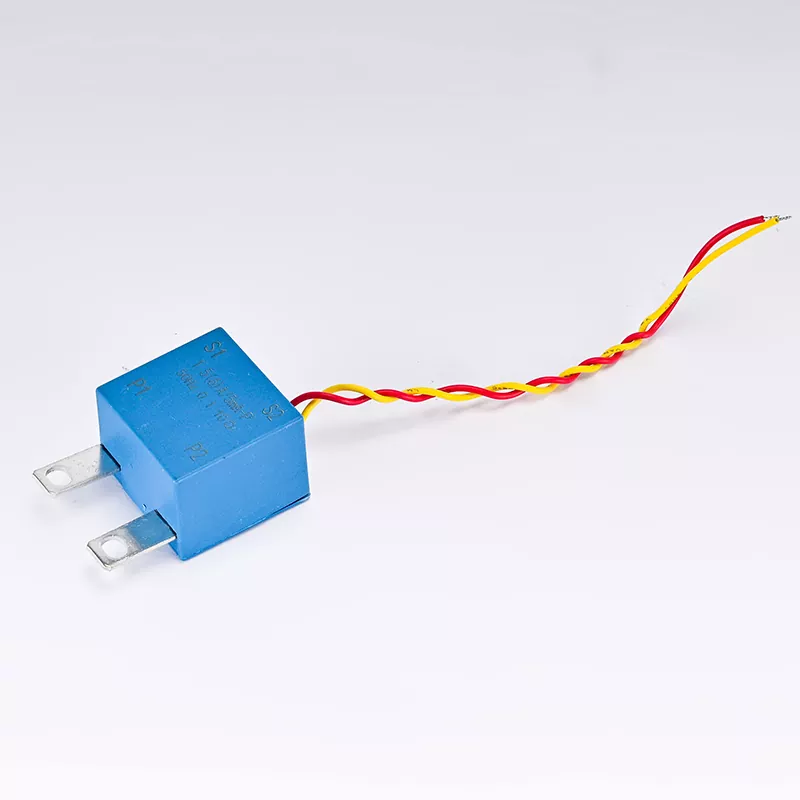

तत्त्वतः, वर्तमान ट्रान्सफॉर्मर (CT) हे एक असे उपकरण आहे जे मोठ्या प्रवाहांना लहान प्रवाहांमध्ये रूपांतरित करते आणि ते इलेक्ट्रोमॅग्नेटिक इंडक्शनच्या तत्त्वावर आधारित कार्य करते. पॉवर सिस्टीममध्ये, सर्किटचे संरक्षण आणि नियंत्रण करण्यासाठी मोठ्या प्रवाहांचे मोजमाप करण्यासाठी सीटीचा वापर केला जातो. सीटीचे प्राथमिक वळण थेट सर्किटमध्ये मालिकेत जोडलेले असते, तर दुय्यम वळण मोजण्याचे साधन किंवा संरक्षण उपकरणाशी जोडलेले असते. जेव्हा विद्युत् प्रवाह प्राथमिक बाजूतून जातो तेव्हा विद्युत चुंबकीय प्रेरण तत्त्वानुसार दुय्यम बाजूस संबंधित विद्युत् प्रवाह निर्माण होतो. व्होल्टेज ट्रान्सफॉर्मर (व्हीटी) हे एक असे उपकरण आहे जे उच्च व्होल्टेजला कमी व्होल्टेजमध्ये रूपांतरित करते, तसेच इलेक्ट्रोमॅग्नेटिक इंडक्शनच्या तत्त्वावर आधारित आहे. सुरक्षा आणि अचूकता सुनिश्चित करण्यासाठी पॉवर सिस्टममध्ये उच्च व्होल्टेज मोजण्यासाठी व्हीटीचा वापर केला जातो. व्हीटीचे प्राथमिक वळण सर्किटमध्ये समांतर जोडलेले असते, तर दुय्यम वळण मोजण्याचे साधन किंवा संरक्षण उपकरणाशी जोडलेले असते. जेव्हा प्राथमिक बाजूला व्होल्टेज असते, तेव्हा इलेक्ट्रोमॅग्नेटिक इंडक्शनच्या तत्त्वानुसार दुय्यम बाजूला एक संबंधित व्होल्टेज तयार होतो.
दोघांचे मापन लक्ष्य भिन्न आहेत.वर्तमान ट्रान्सफॉर्मरमुख्यत्वे पॉवर सिस्टमचे निरीक्षण आणि संरक्षण करण्यासाठी वर्तमान मोजण्यासाठी वापरले जातात. ते वर्तमान मोजमाप, ऊर्जा मीटरिंग, शॉर्ट-सर्किट संरक्षण आणि ओव्हरलोड संरक्षणासाठी वापरले जाऊ शकतात. CT चे आउटपुट करंट सामान्यतः 5 अँपिअर किंवा 1 अँपिअर असे प्रमाणित केले जाते जेणेकरुन मानक मोजमाप साधने आणि संरक्षण उपकरणांशी सुसंगत असेल.
व्होल्टेज ट्रान्सफॉर्मर मुख्यतः पॉवर सिस्टमचे निरीक्षण आणि संरक्षणासाठी व्होल्टेज मोजण्यासाठी वापरले जातात. ते व्होल्टेज मापन, ऊर्जा मीटरिंग, इन्सुलेशन मॉनिटरिंग आणि ओव्हरव्होल्टेज संरक्षणासाठी वापरले जाऊ शकतात. व्हीटीचे आउटपुट व्होल्टेज सामान्यतः 100 व्होल्ट किंवा 100/√3 व्होल्ट्सचे मानक मापन यंत्रे आणि संरक्षण उपकरणांशी सुसंगत केले जाते.
दोघांचे डिझाइन फोकस वेगळे आहेत. वर्तमान ट्रान्सफॉर्मर डिझाइन करताना विद्युत प्रवाहाच्या सुरक्षिततेचा विचार करणे आवश्यक आहे. सर्किटमध्ये सीटी थेट मालिकेत जोडलेले असल्याने, ते सर्किटमधील शॉर्ट-सर्किट करंटचा सामना करण्यास सक्षम असणे आवश्यक आहे. शॉर्ट-सर्किट परिस्थितीत सुरक्षित ऑपरेशन सुनिश्चित करताना प्रतिरोध आणि उष्णता कमी होण्यासाठी सीटीची प्राथमिक बाजू सामान्यत: मोठ्या क्रॉस-सेक्शनल क्षेत्रासह डिझाइन केली जाते.
व्होल्टेज ट्रान्सफॉर्मरची रचना करताना व्होल्टेज सुरक्षिततेचा विचार करणे आवश्यक आहे. व्हीटी सर्किटमध्ये समांतर जोडलेले असल्याने, ते सर्किटमध्ये जास्त व्होल्टेजचा सामना करण्यास सक्षम असणे आवश्यक आहे. उच्च व्होल्टेज परिस्थितीत सुरक्षित ऑपरेशन सुनिश्चित करण्यासाठी VT च्या प्राथमिक आणि दुय्यम बाजूंमध्ये सामान्यत: उच्च इन्सुलेशन शक्ती वेगळे असते. ऍप्लिकेशन फील्डमध्ये, पॉवर स्टेशन्स, सबस्टेशन्स आणि डिस्ट्रिब्युशन नेटवर्क्ससह पॉवर सिस्टमच्या विविध लिंक्समध्ये सध्याचे ट्रान्सफॉर्मर्स मोठ्या प्रमाणावर वापरले जातात. ओव्हरलोड्स आणि शॉर्ट सर्किट्सपासून या उपकरणांचे निरीक्षण आणि संरक्षण करण्यासाठी ते ट्रान्समिशन लाइन, ट्रान्सफॉर्मर आणि मोटर्स सारख्या उपकरणांवर स्थापित केले जाऊ शकतात. पॉवर सिस्टमच्या विविध लिंक्समध्ये व्होल्टेज ट्रान्सफॉर्मर देखील मोठ्या प्रमाणावर वापरले जातात, विशेषत: अशा परिस्थितीत जेथे उच्च व्होल्टेज मोजणे आणि नियंत्रित करणे आवश्यक आहे. ओव्हरव्होल्टेज आणि इन्सुलेशन दोषांपासून पॉवर सिस्टमचे निरीक्षण आणि संरक्षण करण्यासाठी ते सबस्टेशन आणि वितरण नेटवर्कमध्ये स्थापित केले जाऊ शकतात.
त्रुटीच्या बाबतीत, दवर्तमान ट्रान्सफॉर्मरत्रुटी प्रामुख्याने चुंबकीय संपृक्तता आणि दुय्यम साइड लोडच्या प्रभावातून येते. त्रुटी कमी करण्यासाठी, सीटी सामान्यत: उच्च चुंबकीय पारगम्यता आणि निम्न दुय्यम बाजूच्या प्रतिकारासह डिझाइन केले जाते. CT ची अचूकता सामान्यतः 0.2% आणि 0.5% दरम्यान असते, जी बहुतेक पॉवर सिस्टम ऍप्लिकेशन्ससाठी पुरेशी असते. व्होल्टेज ट्रान्सफॉर्मरची त्रुटी प्रामुख्याने चुंबकीय संपृक्तता आणि दुय्यम भार, तसेच प्राथमिक आणि दुय्यम बाजूंमधील इन्सुलेशनच्या नुकसानामुळे येते. त्रुटी कमी करण्यासाठी, व्हीटी सहसा उच्च चुंबकीय पारगम्यता आणि कमी दुय्यम प्रतिकारांसह डिझाइन केलेले असते आणि उच्च इन्सुलेशन सामर्थ्य सामग्री वापरली जाते. VT ची अचूकता सामान्यतः 0.2% आणि 0.5% दरम्यान असते, जी बहुतेक पॉवर सिस्टम ऍप्लिकेशन्ससाठी पुरेशी असते.
देखभाल तपासणीच्या आवश्यकतांच्या दृष्टीने, सध्याच्या ट्रान्सफॉर्मरच्या देखभालीमध्ये सामान्यतः प्राथमिक आणि दुय्यम बाजूंचे कनेक्शन तपासणे आणि CT चुंबकीयरित्या संतृप्त किंवा खराब झालेले नाही याची खात्री करणे समाविष्ट असते. मापनाची अचूकता सुनिश्चित करण्यासाठी सीटीचे कॅलिब्रेशन सहसा स्थापनेनंतर आणि नियमित देखभाल दरम्यान केले जाते. व्होल्टेज ट्रान्सफॉर्मरच्या देखभालीमध्ये सामान्यतः प्राथमिक आणि दुय्यम बाजूंचे कनेक्शन तपासणे आणि व्हीटी चुंबकीयरित्या संतृप्त किंवा खराब झालेले नाही याची खात्री करणे समाविष्ट आहे. मापनाची अचूकता सुनिश्चित करण्यासाठी VT चे कॅलिब्रेशन सहसा स्थापनेनंतर आणि नियमित देखभाल दरम्यान केले जाते.
